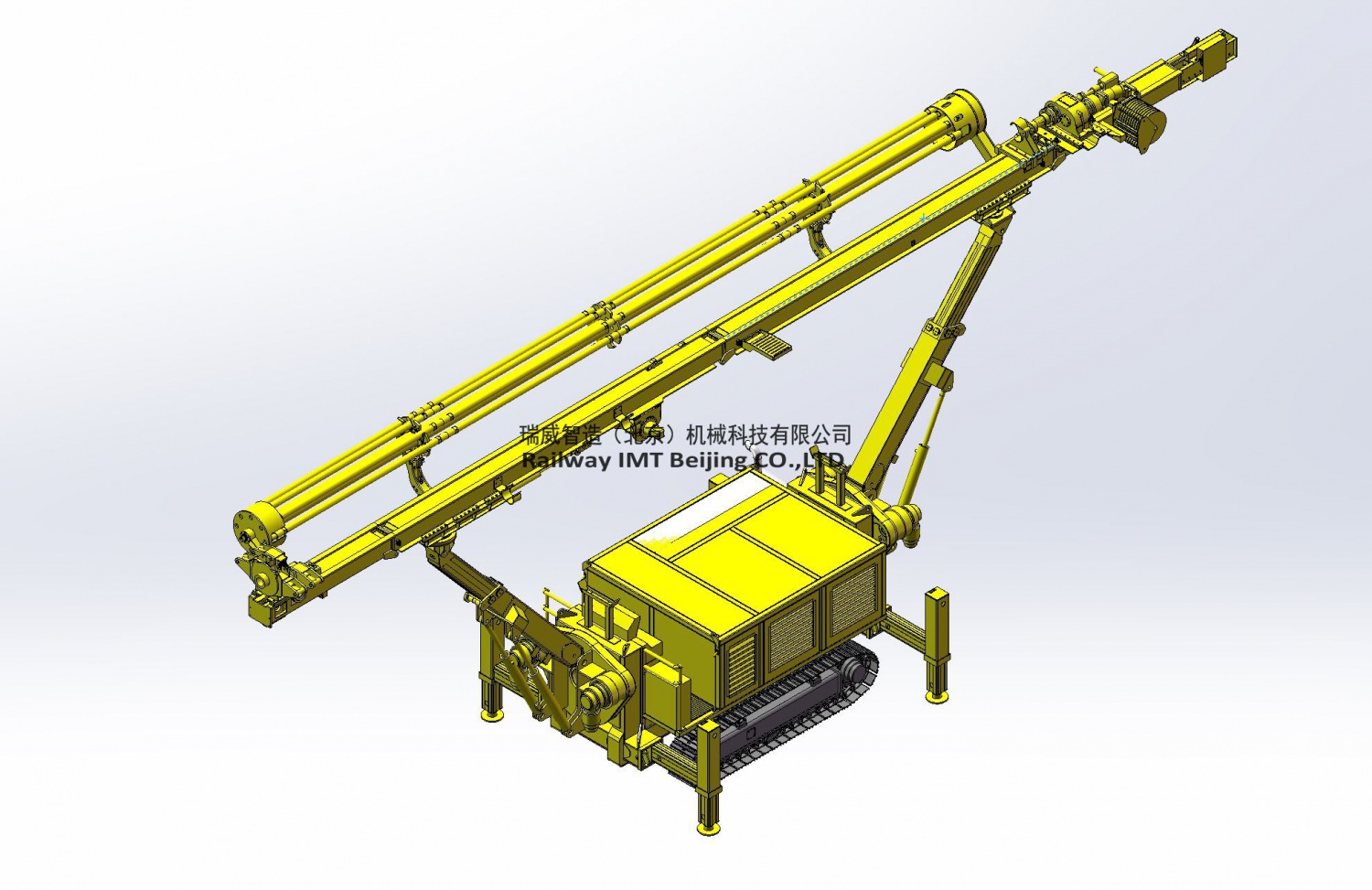

CT28水平专用钻机

CT-28水平专用钻机采用双回转机构,专门用于水平方向快速成孔,快速加固施工。CT-28就位速度快,一次钻进距离长(12米),配备集束换杆器,无需人工换杆,可以一次完成100米的钻进。
CT-28水平专用钻机是帷幕注浆、水平旋喷、管棚施工的利器。

分享

CT-28型全液压、履带式水平超深孔钻机是瑞威智造(北京)机械科技有限公司针对复杂隧道工程超深孔快速钻探施工研制的一款专用设备。该水平钻机采用柴电双动力系统,钻进动力强、信息化程度高,适应多地层、多工况下的60-300mm不同口径的水平快速钻孔作业。

钻机根据隧道施工特点,采用水平摇臂式设计,前后两个同步液压转盘,利于实现钻机快速、精确定位;且液压转盘可顺、逆向旋转,覆盖隧道掌子面全部范围;CT-28钻机履带宽度2.5m,主机长度7.5m,钻架长17.5m,水平举高7m,重28T,动力220KW;

为实现水平超深孔快速施工,CT-28钻机研发了大尺寸的全自动拆装钻杆的集束换杆器,换杆器内可满仓储备8根12m长的钻杆,加上钻架的先导钻头和钻杆,该钻机可实现一次性、无工人辅助、全程电脑遥控的108米深的水平探孔快速施工(9*12=108m),大大提高水平钻孔的施工效率和作业安全性,实践表明CT-28型钻机的施工效率为目前普遍采用的传统作业模式钻机的5倍以上。

该钻机配备了地质探测数据采集系统和可视化孔内摄像系统,对掌子面前方地质状况做出判释,发挥超前地质预报作用。同时,为提高深孔取芯施工效率,钻机也可配有钢丝绳取芯系统,无需拔出钻杆可实现水平快速、连续钻孔取芯,有效提高取芯作业效率。

CT-28钻机用途多样,在长大隧道超深孔钻探、长管棚施工中应用广泛,可为隧道复杂长大隧道施工提供了强有力的特种装备支持。


底盘

双动力CT-28

轴距

2000mm

总宽

2400mm

支腿伸出宽度

3646mm

履带宽度

400mm

最大爬坡角度

20°

行走速度

1.63Km/h

内燃动力


发动机功率

128/155kw

燃油油箱

153

电机


功率

90kW

防护等级

IP65

钻架


进给行程

13500mm

总长

17515mm

进给力

67KN

拉回力

67KN

动力头


最大输出扭矩

13500 N*m

最高转速

48r/min(最高460rpm

夹持器


夹紧直径范围

Φ60-260mm

夹紧力

180KN

重量

~28000kg


CT28水平专用钻机
CT-28水平专用钻机采用双回转机构,专门用于水平方向快速成孔,快速加固施工。CT-28就位速度快,一次钻进距离长(12米),配备集束换杆器,无需人工换杆,可以一次完成100米的钻进。
CT-28水平专用钻机是帷幕注浆、水平旋喷、管棚施工的利器。
